电脑显示器晃动问题—瞬态振动响应仿真

有的显示器，你总感觉它下盘不稳。稍微碰一下桌子/抖腿/敲键盘，显示器就会跟着晃动。

可以采用Simcenter瞬态振动响应分析，来模拟显示器的晃动现象，对不同材料/结构的支架进行对比。

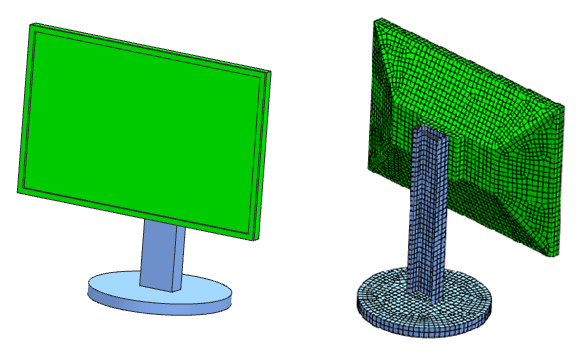

仿真模型如下图所示，显示器质量约3kg. 塑料支架，弹性模量设置为5000MPa.

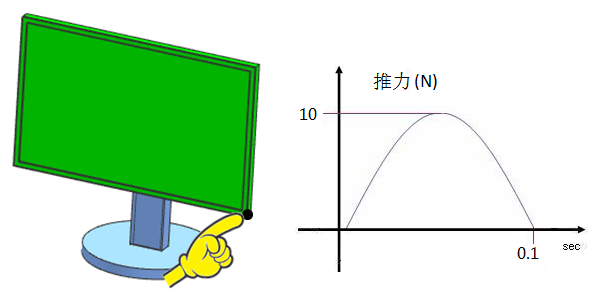

右下角施加10N的脉冲载荷，模拟被手指戳一下的情况。显示器被戳了一下，就开始晃动。因为存在阻尼，晃动会逐渐衰减。阻尼主要来源于周围空气对运动的阻碍，以及结构自身的内部摩擦。在这个显示器的振动仿真分析中，阻尼统一设置为0.02.

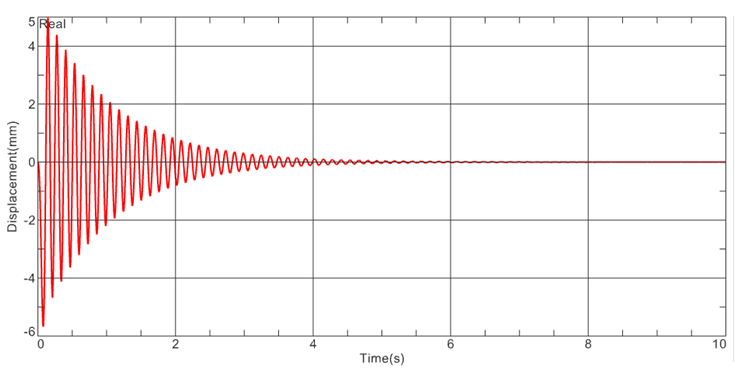

瞬态响应仿真结果，可以输出显示器右下角受力点的位移曲线：

可以看出，初始晃动量达到5mm，大约需要经过5秒的时间，晃动量才衰减到0.1mm以下。显示器频繁地晃动，会让眼睛感到不适。
晃动量大，持续时间长，主要是由于显示器支架刚度不足造成的。我们可以把支架加厚，或者采用弹性模量更大的材料，比如铝合金，来提高支架的刚度。

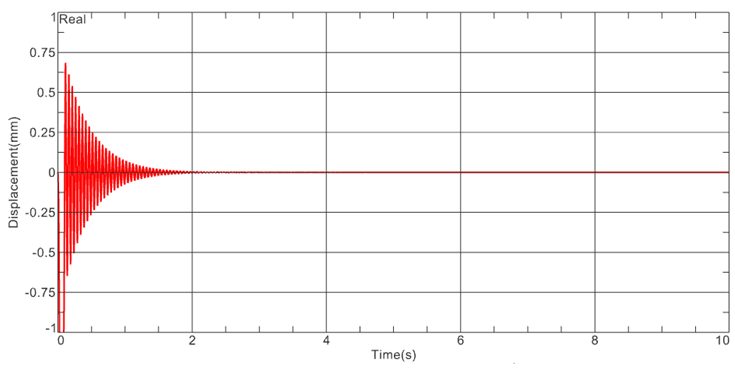

下面将支架材料替换为铝合金，弹性模量70000MPa。还是输出显示器右下角受力点的位移曲线：

这次，初始晃动量只有1mm；不到2秒钟，晃动量就可以衰减到0.1mm以下。铝合金支架相对于塑料支架，显示器的晃动情况有了明显改善。

两种材料显示器晃动效果动图对比如下，塑料支架的显示器存在明显晃动，而铝合金支架几乎察觉不到晃动。
