柔性管路线束变形仿真

Simcenter Flexible Pipe,模拟管路/线束的拉伸/弯曲变形,自动生成三维路径,动态模拟运动过程中的变形和应力。

管路/线束建模

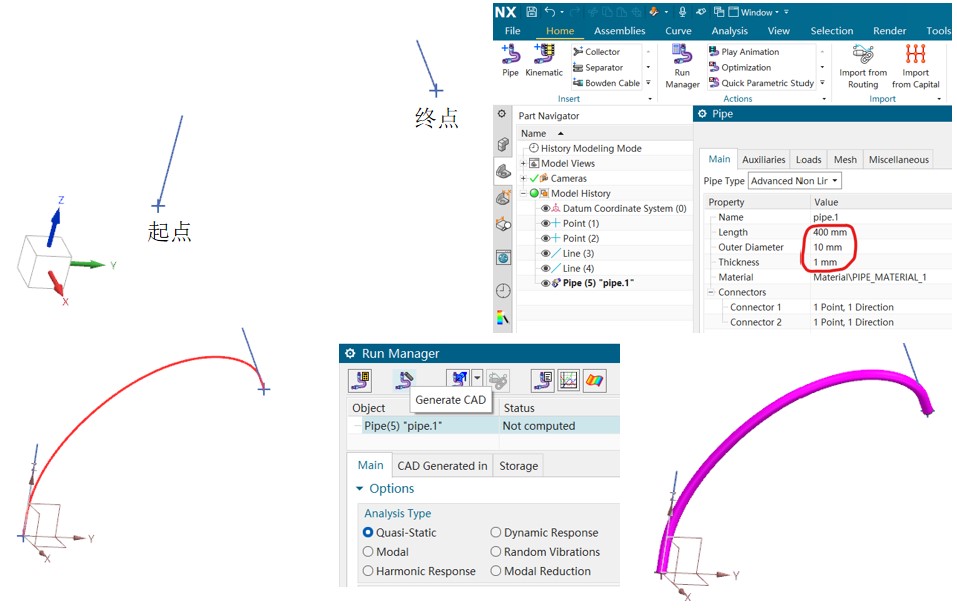

已知线束长度、两端位置和切线方向,自动生成线束模型。

FlexiblePipe_NX_model.jpg UG NX imcenter Flexible Pipe管路线束布置建模

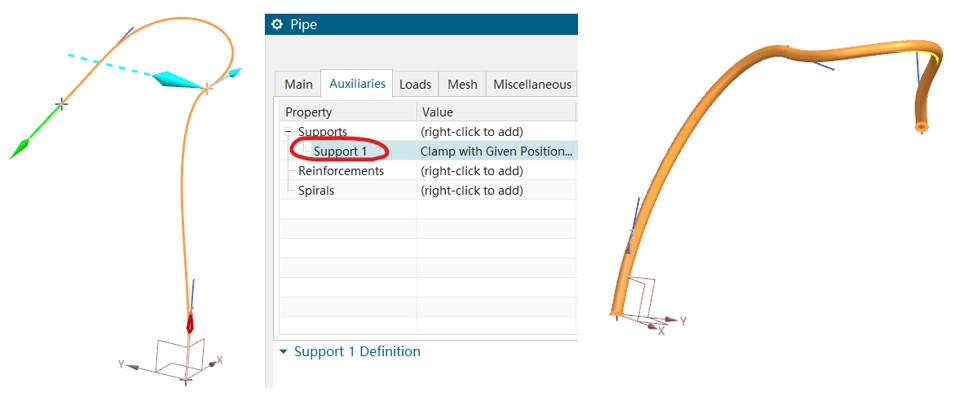

线束中间增加固定点,也可以自动生成三维路径。

FlexiblePipe_support.jpg 线束增加固定点

管路/线束装配应力

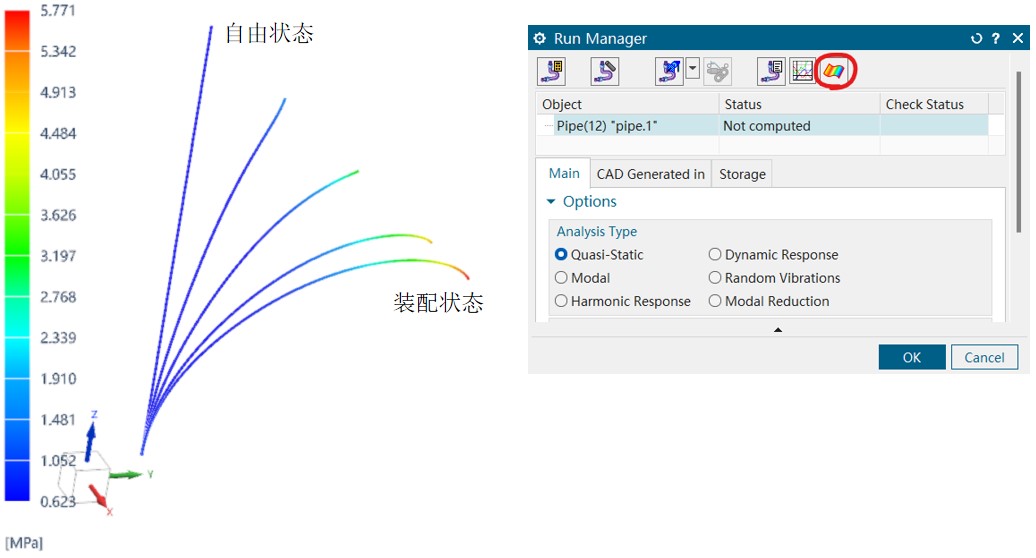

从自由状态到装配状态,弯曲/拉伸造成的应力,默认采用1d单元模拟。

FlexiblePipe_1d_stress.jpg 管路线束拉伸弯曲装配应力

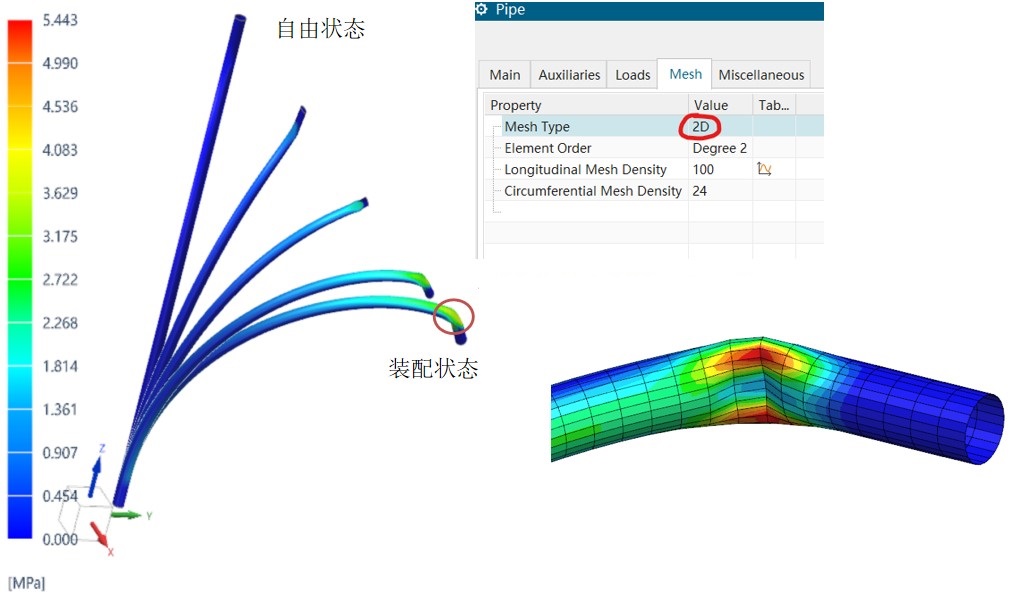

将Mesh Type改为2D,采用二维单元进行仿真,可以模拟管线的屈曲现象。

FlexiblePipe_2d_stress.jpg 管路线束屈曲

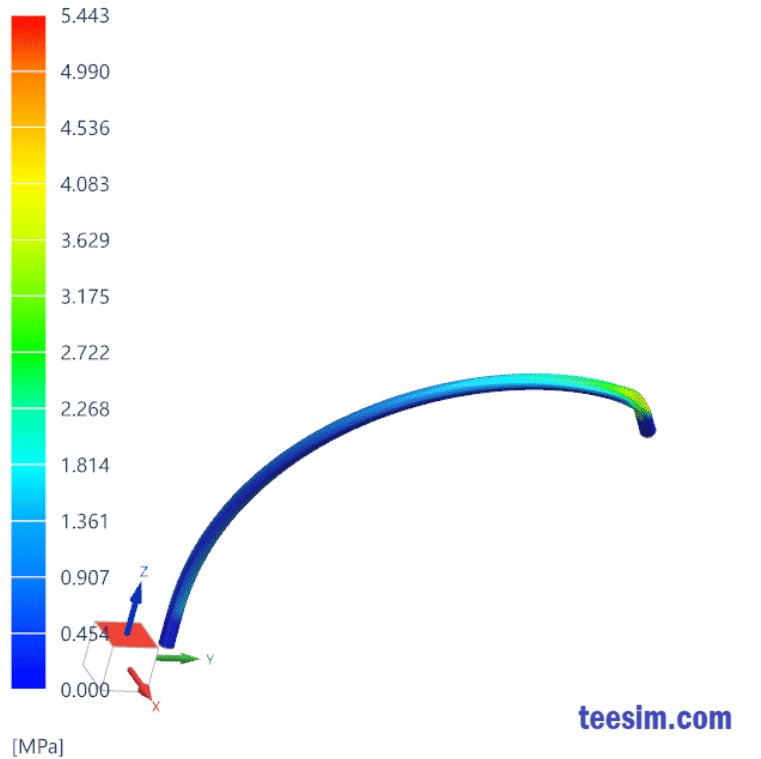

管路屈曲变形动画如下:

FlexiblePipe_2d_buckling.gif 管路线束屈曲仿真动画

柔性管线路运动分析

设置安装点的运动路径,进行运动分析,得到不同位置的形态。

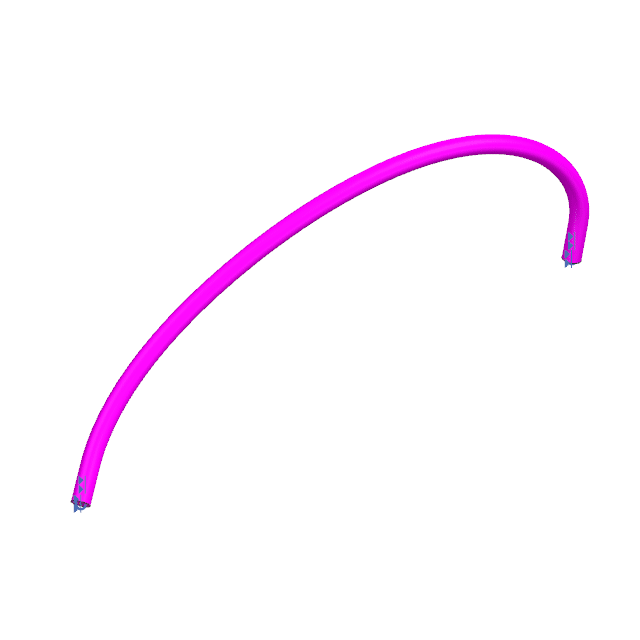

一端移动,一端固定:

FlexiblePipe_motion1.gif 柔性管线路运动分析1

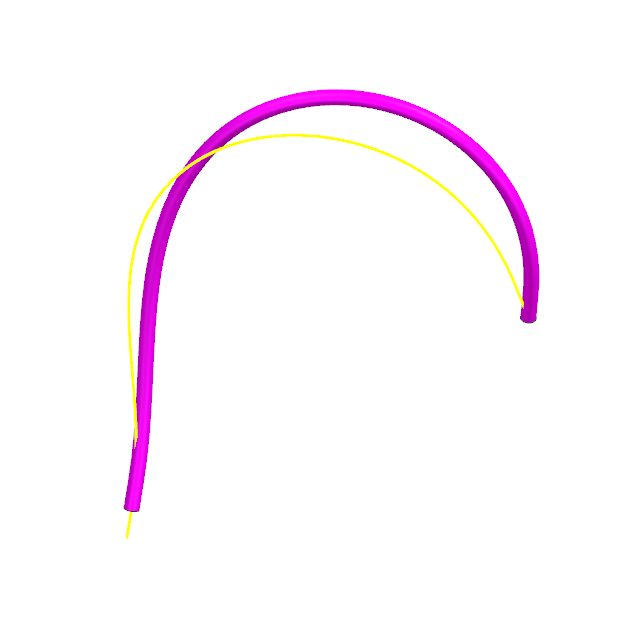

一端移动,一端转动:

FlexiblePipe_motion2.gif 柔性管线路运动分析2

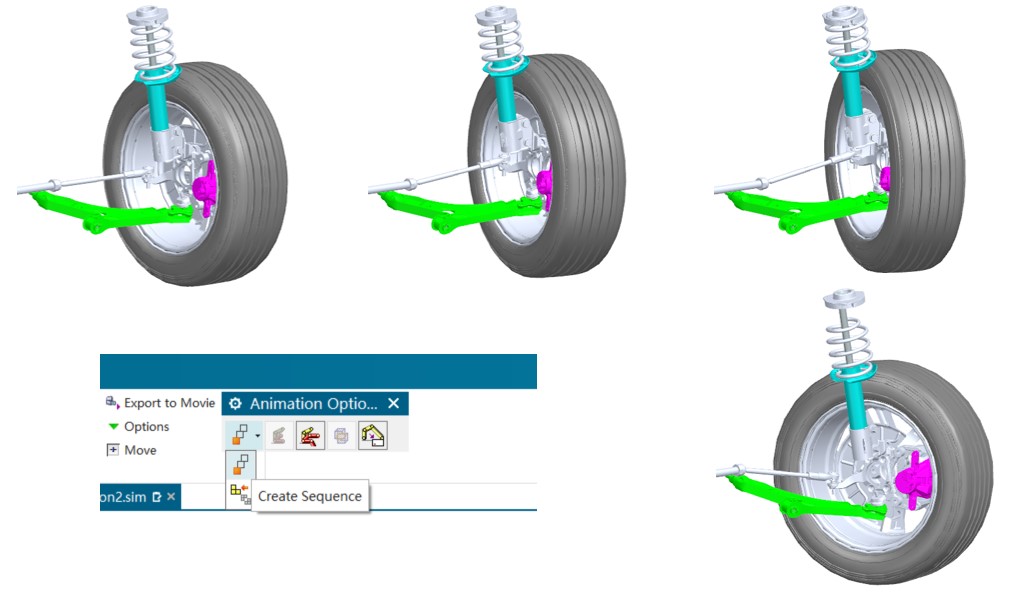

还可以先在Simcenter Motion中进行装配体运动仿真,生成运动序列。然后与Flexible Pipe模块联合仿真,校核运动过程中线束是否会与周边件干涉。

FlexiblePipe_motion.jpg 运动仿真生成序列

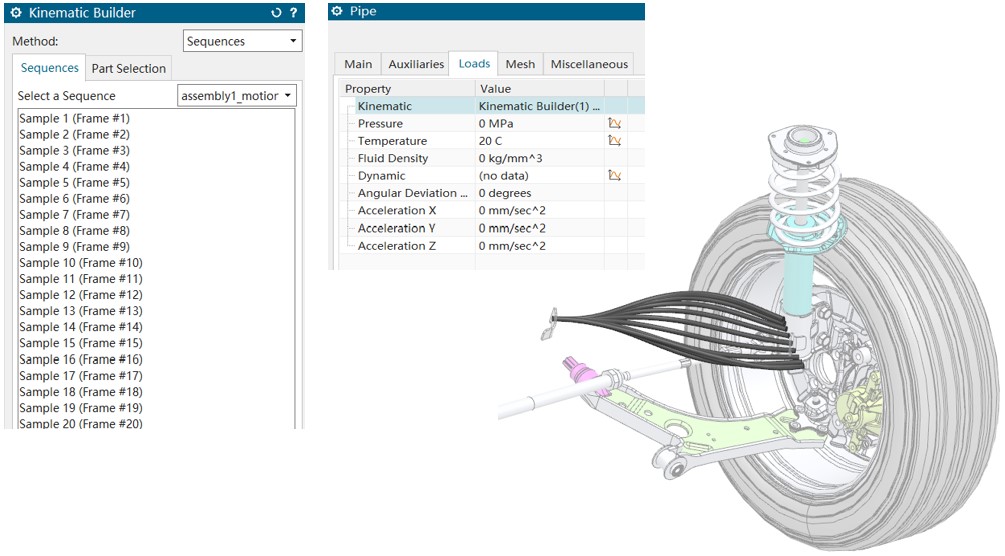

在装配体中新建线束部件,并将前面生成的运动序列导入Flexible Pipe模块中。求解计算后,得到运动过程中不同位置的线束形态。

FlexiblePipe_chassis.jpg 前悬架柔性线束运动包络

线束随着环境件一起运动,仿真动画如下:

FlexiblePipe_motion_chassis.gif 前悬架柔性线束动态变形仿真
