卷筒起重机齿轮动载荷及强度分析

卷筒起吊装置介绍

如图所示的卷筒起吊装置,由齿轮减速器(速比57:8)、卷筒和绳索组成。小齿轮由电机驱动,经大齿轮减速后,带动卷筒转动,吊起质量8kg的工件。启动过程,电机转速从0增大到500r/min历时1s。假设启动过程的角加速度不变,即匀加速启动。电机转速达到500r/min后,转速保持不变。

卷筒启动和运行过程中,存在动态冲击。通过FEA仿真,可以了解电机扭矩,齿轮应力和传动效率等。

gear_winding_drum.jpg 齿轮卷筒绳索机构

齿轮、卷筒及绳索的有限元模型

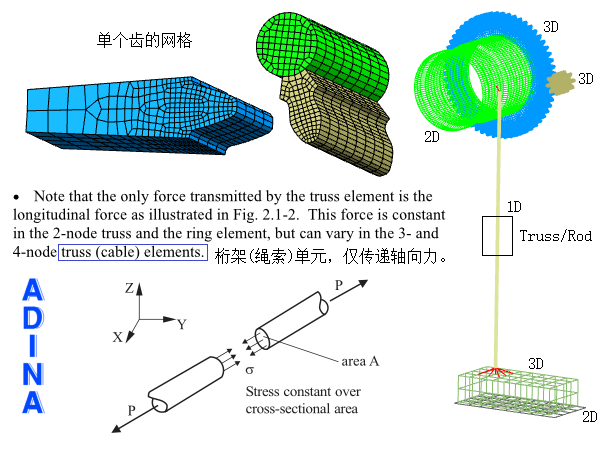

在Simcenter中分别对卷筒起吊装置的各个零件划分网格,选择NX Nastran求解环境。

  • 齿轮划分3D六面体网格,单元类型CHEXA(8)。齿面啮合区域网格细化,向中间逐渐过渡到比较粗的网格。可以先画出一个齿的网格,再旋转复制得到整个齿轮的网格。
  • 卷筒划分2D四边形网格,单元类型CQUAD4。卷筒与齿轮结合部位,2D网格嵌入3D网格中合并节点。
  • 绳索的建模,参照Adina理论手册采用Truss单元,对应NX Nastran的CROD单元。

gear_cable_mesh.png 齿轮卷筒绳索网格划分

齿轮动态转动仿真边界条件

采用隐式非线性动态分析方法,边界条件设置如下:

  • 小齿轮驱动端,刚性连接到轴线上的中心点,设置转角-时间曲线。
  • 大齿轮及卷筒两端分别有一个轴承,应该释放绕着轴线转动的自由度。
  • 零件之间建立接触。齿轮摩擦系数0.1,卷筒和绳索之间摩擦系数0.3,工件与地面可以忽略摩擦。
  • 地面上的节点全部固定。
  • 重力加速度:9800mm/s2,施加给整个模型。

gear_simulation_BC.png 齿轮卷筒绳索仿真边界条件

动态分析中,需要考虑阻尼。Simcenter非线性瞬态解算方案可以设置瑞利阻尼(Rayleigh damping)。瑞利阻尼有两个参数:α和β;α与质量矩阵有关,主要影响低频响应;β与刚度矩阵有关,主要影响高频响应。阻尼设置需谨慎,太大的阻尼会造成仿真结果严重失真。

时间步需要合理规划。启动过程中,转速越来越大,初期可以采用较大的时间步,后期应该减小时间步。尽量保证每转动一圈,都分成相同的时间步数进行求解。

Simcenter前处理完成后,可以调用NX Nastran进行求解,也可以导出至Adina求解。

卷筒起吊装置动态仿真结果

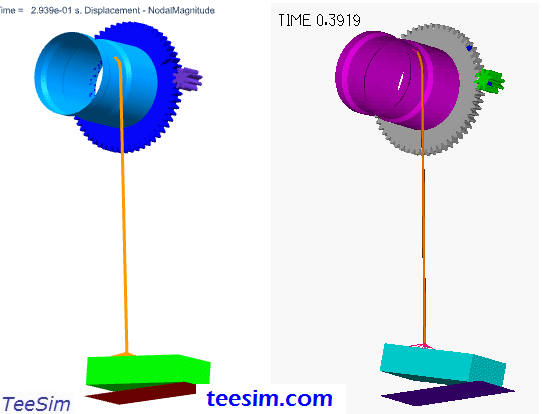

仿真结果动画如下,真实模拟了工件升起过程中发生的晃动和齿轮受到的冲击。

gear_cable_contatc.gif 齿轮卷筒绳索动态仿真动画

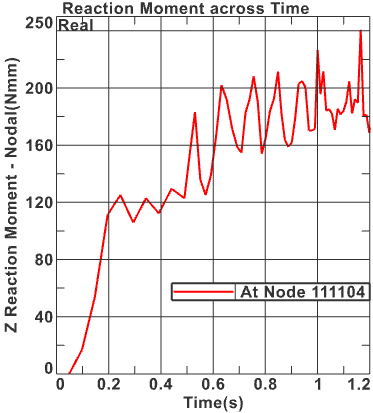

检查小齿轮驱动端的反力矩,可以绘制扭矩变化曲线,即电机驱动扭矩。

gear_reaction_moment.png 电机驱动扭矩波动

从扭矩曲线可以看出,所需的驱动扭矩大约200~250Nmm。

理论检查:工件质量8kg,卷筒半径15mm,齿轮减速比57:8;如果没有功率损失(效率100%),那么驱动扭矩应为165Nmm。但实际效率不可能达到100%,驱动扭矩应大于165Nmm,初步判定仿真结果合理。

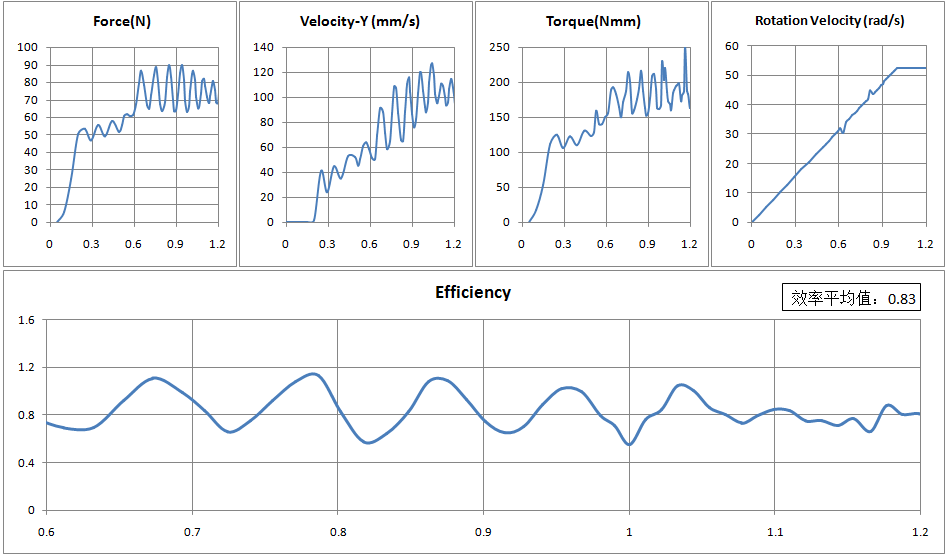

下面计算整个装置的效率。效率=输出功率/输入功率;输出功率=绳索拉力F×工件上升速度v,输入功率=驱动扭矩T×小齿轮转速ω。从仿真结果中分别导出这些力、速度、扭矩和转速的数据,在Excel中编辑公式计算各个时刻的瞬时功率和效率,然后绘制效率曲线。

gear_winding_drum_efficiency.png 齿轮传动卷筒起吊装置效率

由于存在动态冲击,瞬时功率波动较大,效率的平均值为0.83。

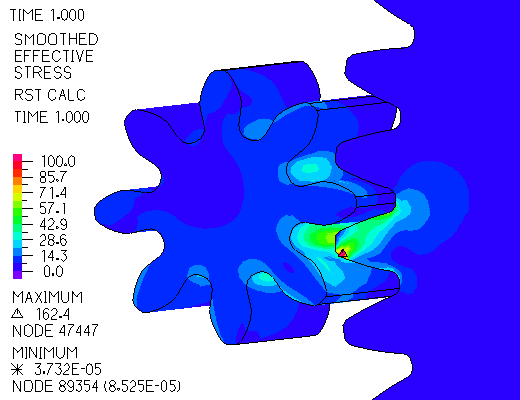

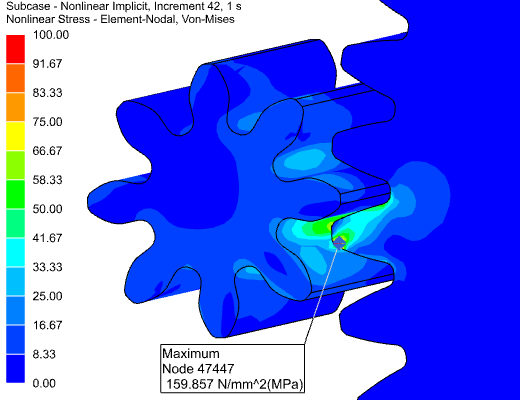

检查各个时刻的应力结果,了解齿轮受到冲击产生的应力,校核齿轮强度。下图展示了t=1.0s时刻,Simcenter和Adina仿真结果的齿轮应力分布。

gear_stress_nx.PNG Simcenter NX NASTRAN齿轮动态冲击应力 gear_stress_adina.PNG Adina齿轮动态冲击应力
